箱式變電站是將高壓開關設備、低壓開關設備、電能計量設備和無功補償裝置按照一定的接線方案組合在一個或幾個箱內的緊湊型成套配電設備。適用于額定電壓為10/0.4千伏的三相交流系統，用作線路和配電。那么，箱式變電站是由哪些部分組成的？一起來看看吧。
　　1、高壓柜
　　箱式變電站中的高壓配電柜，又稱高壓開關柜，是指電壓等級為3.6千伏~ 550千伏，作為作用用于發電、輸電、配電、電能轉換和消耗的電氣產品，主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力行業中占有非常重要的地位。
　　2、高壓計量柜
　　一般安裝專用的高壓電能計量柜，可用于計量供電，即所謂的高供高表模式。
　　3、變壓器
　　箱式變電站中的變壓器是利用電磁感應原理改變交流電壓的裝置。它的主要部件是初級線圈、次級線圈和鐵芯。在電氣設備和無線電路中，常用于升壓、阻抗匹配、隔離等。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓(磁飽和變壓器)等。可分為：配電變壓器、電力變壓器、全密封變壓器、組合變壓器、干式變壓器、油浸式變壓器、單相變壓器、電爐變壓器、整流變壓器等。
　　4、低壓進線柜
　　5、低壓出線柜
　　6、補償柜
　　電力系統中的負荷類型大多屬于感性負荷，電力電子設備在電力企業中應用廣泛，使得電網的功率因數較低。較低的功率因數降低了設備利用率，增加了電源投資，損害了電壓質量，縮短了設備使用壽命，大大增加了線損。為了改善電網功率因數低和這些不利于供電生產的因素造成的能源浪費，需要有效提高電網的功率因數。顯然，所有這些無功功率由電機提供并遠距離傳輸是不合理的，通常也是不可能的。合理的辦法是在需要無功的地方產生無功，即增加無功補償設備和裝置。

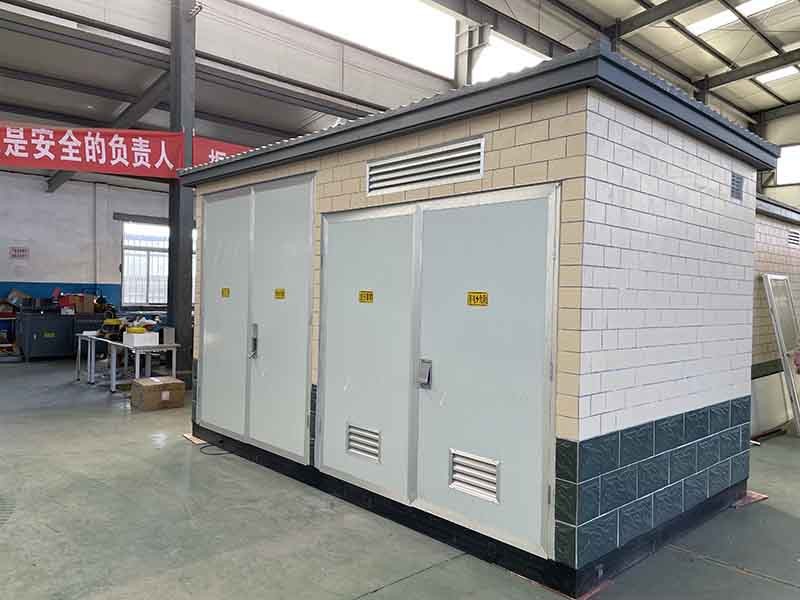

　　7、箱式變電站的外殼
　　以上是箱式變電站的組成部分，這種設備適用于礦山、廠礦企業、油氣田和風力發電站。它取代了原有的民用配電室和變電站，成為新的成套變配電設備。
